RHS熱回收機組PLC自控箱（柜）
品牌：智楓
加工定制：是
型號:PLC-RHS
執行標準：GB7251.1
控制器品牌：西門子、施耐德、ABB、正泰等
防護等級：IP54（IP55……IP65）
概述：
PLC-RHS系列是應用現代控制原理和先進的生產工藝制造而成，適用于交流50HZ、額定工作電壓400V（380V）以下電路中。

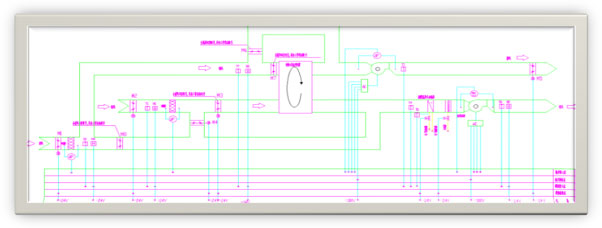

轉輪式全熱交換空調機組控制控制原理：
1、控制對象:冷熱水電動調節閥;加濕器電動調節閥;風機啟停、風機頻率;新風排風電動密閉保溫閥;回風電動閥;轉輪式全熱交換空調機組內電動風閥。
2、檢測內容: 新風、回風、送風溫濕度；排風溫度;過濾器堵塞信號;防凍信號;風機啟停.工作.故障及手/自動狀態、消防停機。
3、聯鎖及保護：風機、新風入口電動密閉保溫閥M2 及排風出口處的電動密閉保溫閥M5 相互連鎖。
4、控制說明：
1)、風閥控制方法：夏季冬季運行時， M4,M6,關,M1,M3,M7,M8 開。過度季節運行時，當室外焓值為27.85~58.4KJ/Kg.干空氣時,M3,M7,M8 關,M1,M4,M6 開。極端寒冷氣候運行時，當T3 小于1°C 時，比例積分開啟M4,調小M3 開度，維持T3 大于等于1°C,保證全熱交換機組不結霜。M6、M7、M8 僅為手動調節閥。
2)、設定防凍開關T5 溫度報警溫度為5°C,當熱盤管回水溫度降低至設定值時，則開啟防凍報警信號，同時關閉新風總出入口處的電動保溫風閥M2,風機停止運行時。
3)、設定室內濕度值，根據設定濕度即時調節加濕器電動比例積分二通閥的開啟大小，使加濕后的空氣達到室內設定值。
4)、設定過濾器壓差感應器的控制壓差，當過濾器兩側壓差達到設定值時報警。
5)、設定室內回風溫度，根據設定溫度即時調節冷熱水電動比例積分二通閥的開啟大小和風機轉速。使之達到設定值實現實時節能運行。
5.監測：新風/回風/送風/典型房間的溫度及濕度，風閥/水閥的開度， 風機手自動及運行狀態等。
6.報警：風機故障報警、過濾器堵塞報警、低溫報警、消防停機。
7.組網型自控箱可實現異地監控機組運行參數、控制機組運行狀態。

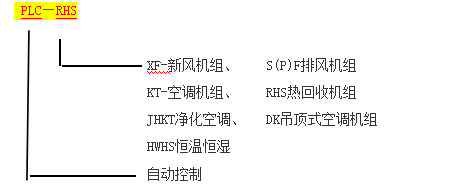

產品型號說明：
產品特點：
1、用途廣泛：適用于各種場所節能中央空調空調系統的環境空氣質量調節 ，以達到環境對空氣質量、溫度、濕度等各種參數節能控制的需要 。
2、品質卓越：精心選用國際、 國內名牌電器元件及優質標準柜體，精心設計，精工制作、精準控制、精心服務。
3、功能多樣：PLC-RHS系列空調熱回收機組自控箱（柜）有手動、自動兩種控制方式，且附加有PID、溫度、溫濕度、壓差、空氣質量等多種可定制功能，可實現集中控制、網絡管理、集團以太網遠程監控功能，客戶可根據實際需要，來電預約定制。
技術要求：
1.適用環境： 環境溫度：-15℃-- +65℃；相對濕度：不大于70%
2.工作電壓：AC 220/380V±10% 50HZ
3.額定功率：0.5-2KW
4.信號類型：4-20ma/0-10V
5.通訊協議：MODBUS
適用場所：
適用于商場、酒店、醫院、寫字樓、學校、軌道交通、航空航天基地、各類廠房、凈化車間、工礦企業等中央空調及相關設備配套使用。
