LRY冷熱源機房PLC自控系統
品牌：智楓
加工定制：是
型號:PLC-LRY
執行標準：GB7251.1
控制器品牌：西門子、施耐德、ABB、正泰等
防護等級：IP30（IP55……IP65）

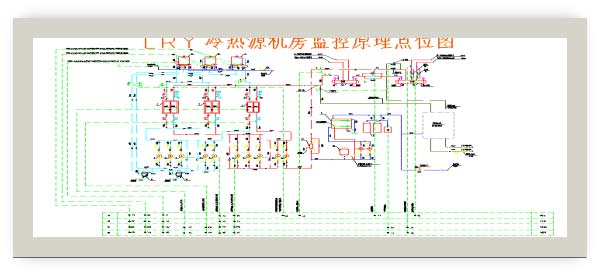

監控原理：
冷熱源機房控制說明
模式選擇：制冷模式（夏季模式）；制熱模式（冬季模式）
系統初始開機：手動啟動每組冷水機組，冷卻水泵，循環
泵，冷卻塔風系統初始開機：手動啟動每組冷水機組，冷卻
水泵，循環泵，冷卻塔風機及電動蝶閥；
a.制冷模式開機順序：冷水機組——冷卻水電動蝶閥，冷卻
b.塔電動蝶閥延時30S后——冷卻水泵（根據冷卻水供回水
c.溫差與標準溫差5℃的比例調節運行頻率；供水為37℃，回水為32℃）——根據設定溫度開啟（大于設計冷卻回水溫度32度時）冷卻塔風機； 冷水機組——冷凍水電動閥延時30S后——循環泵——根據冷凍供回水壓力調節（二級權限可自由設定壓力，且低于集分水器旁通閥壓力，應參考系統運行壓力**MP）水泵運行頻率（保證每個末端正常供水）；
b. 一鍵開機：系統根據模糊控制原理，設備運行時間，自主選擇開啟設備；
c. 值班模式：可根據客戶使用特點每日（或按工作日，或按假期等）根據時鐘定時開關機；（此部分按客戶需求特點編程）。
d. 冷水機組控制：根據系統冷凍水回水溫度（12℃）確定主機啟動臺數，每增加3℃加開一臺主機（第三級權限可設定）檢測每臺主機就地/遠程、運行、綜合故障信號，主機啟?？刂疲挥刑厥庑枨笏饕獜S家通訊數據包；
e. 循環泵控制：主機聯鎖控制，根據主機啟動臺數確定水泵啟動臺數，檢測每臺水泵就地/遠程、運行、故障，水泵啟停、頻率調節、頻率反饋（為變頻控制時），頻率下線為30HZ（第三級權限可設定）；
e. 冷卻水泵控制：主機聯鎖控制，根據主機啟動臺數確定水泵啟動臺數，檢測每臺水泵就地/遠程、運行、故障，水泵啟停、頻率調節、頻率反饋（為變頻控制時），頻率下線為30HZ（第三級權限可設定）；
f. 冷卻塔風機控制：主機連鎖控制，根據主機啟動臺數和設定溫差與系統溫差5℃的比例決定風機開啟臺數及組數（每組多臺時，設備多組時）及運行頻率；最低運行頻率30HZ（第三級權限可設定）；
g. 輪詢值守：冷水機組及連鎖電動蝶閥，冷卻水泵，冷卻塔電動蝶閥及冷卻塔風機（冷卻回水溫度低于32℃時只開冷卻塔電動蝶閥不開風機）、循環泵根據設備累積運行時間開啟運行時間最少的一組設備；（提高設備均衡利用率，降低設備檢修頻率）；運行時間間隔可設定（二級權限可自由設定）機及電動蝶閥；
3、PID調節：根據設定值與冷凍水供、回水溫度，供、回水壓力；冷卻水供、回水溫度，供、回水壓力的比較，調節電機運行頻率。差值越大頻率越大，反之降低頻率。
4、集分水器平衡閥：根據系統運行安全壓力設定值及供回水壓力實測值實時調節旁通閥開度（或開關頻率時間，如為開關量閥可做秒級定時開關）
5、系統初始開機：手動啟動每組冷水機組，冷卻水泵，循環泵，冷卻塔風機及電動蝶閥；（機組為雙工況時，制熱和制冷）
產品特點：
1、用途廣泛：適用于各種場所，為中央空調系統提供冷熱源控制。
2、品質卓越：精心選用國際、 國內名牌電器元件及優質標準柜體；
精心設計，精工制作、精準控制、精細服務。
3、功能多樣：PLC-LRY冷熱源機房PLC自控系統（柜）有手動、自動兩種控制方式，且附加有PID、溫度、壓力、壓差、流量、冷熱量等多種可定制功能，可實現集中控制、網絡管理、集團以太網遠程監控功能，客戶可根據實際需要，來電預約定制。

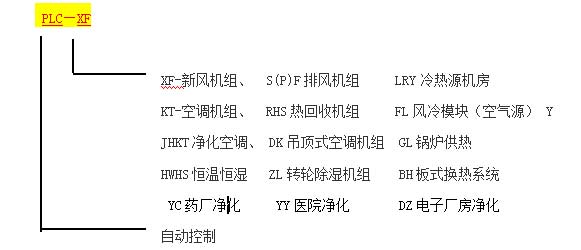

產品型號說明：
技術要求：
