第一章 項目概述
1.1 項目簡介
工程名稱:
項目地址:
適用行業:智慧樓宇、智慧醫院、智慧藥廠、智慧水務、智慧電網 、智慧社區、智慧農業、智慧交通等單層4~20米高大的建筑場所及空曠基地;
適應場所:大型商場,酒店,學校,醫院,藥廠,電子廠房,工礦企業,軌道交通,航空航天基地,大型的體育館、城市展館、文化館、博物館、汽車4S體驗館,飛機及動力機車維修中心、現代物流中心等高大空間場所。;
優勢:
1、 專利產品,技術先進、性?xún)r(jià)比高;
2、 標準產品、性能穩定、超長質保;
3、 子機模塊設計省去高大空間布線煩惱,杜絕了安裝質量問題,極大降低了安全事故率,節省工程布線調試成本;
4、 無線變頻控制、能耗節約30%以上,控制半徑可達3000米;
5、分時、分區任意集控或單控;冷暖,除濕,加濕、凈化、預熱多種模式任意切換;機組能效自檢測;防墜落安全報警及時提醒;
1.2 集中控制系統內容
概述:JGZF-WX4.0無線傳輸通信控制系統經歷了四代技術升級,在十多年的應用中,不斷將先進的云計算和5G通訊技術完美融入。在原有無線通信所有功能完美實現的前提下,無縫對接到了“萬物互聯,盡在掌控!”在滿足用戶環境基本控制要求的同時,利用先進控制系統實現節能運行。
本項目為高大空間集中控制系統,通過為末端高大空調機組配置專用控制系統,達到無線監測及控制區域溫度、濕度,控制末端設備風速、水閥開閉,實現集中控制。
1. 第二章 系統技術說明
2.1 系統架構圖
集中控制系統(主機)放置到方便監控的位置,就地控制箱(子機)隨設備安裝。
注意:標配主機與子機應放置于同一空間,可視距離建議不大于300M,中間避免建筑物隔開!
本系統內主機***臺;子機**臺。
主機系統:

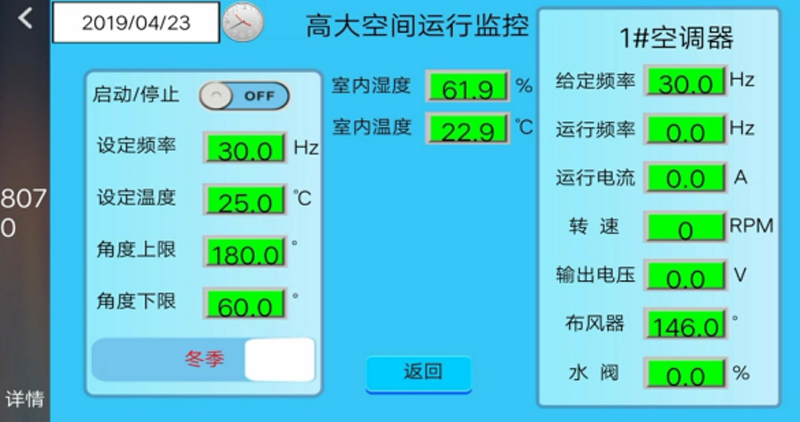

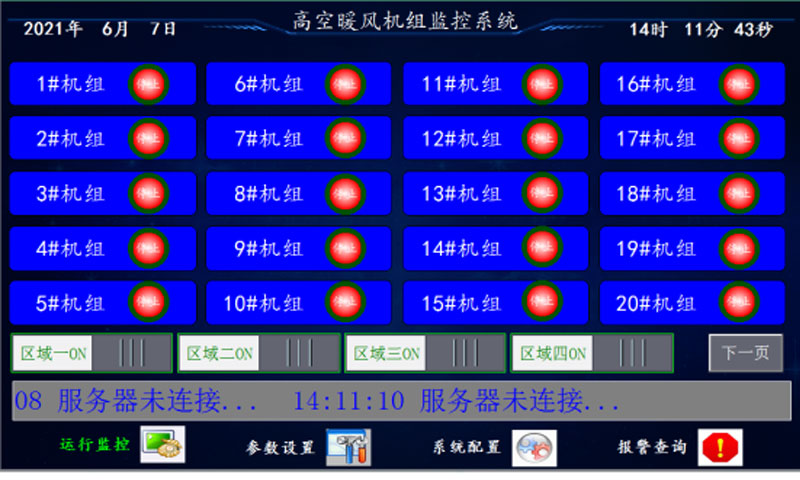

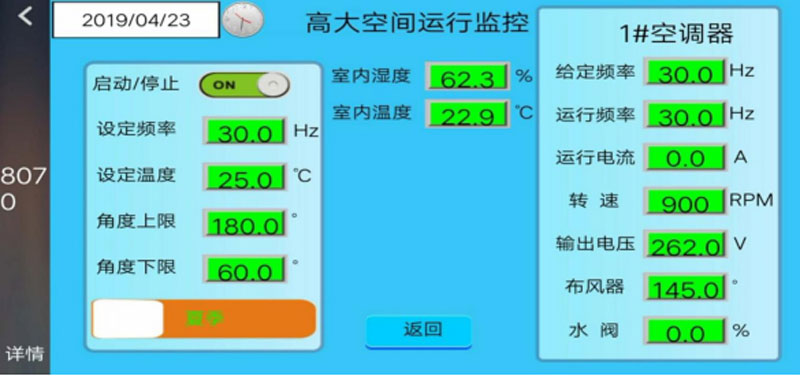

1、觸摸屏主機系統:系統運行輕便,靈活,畫面友好,易于操作;
2、工業平板電腦主機控制系統:存儲數據容量大,方便運行數據拷貝、打印;

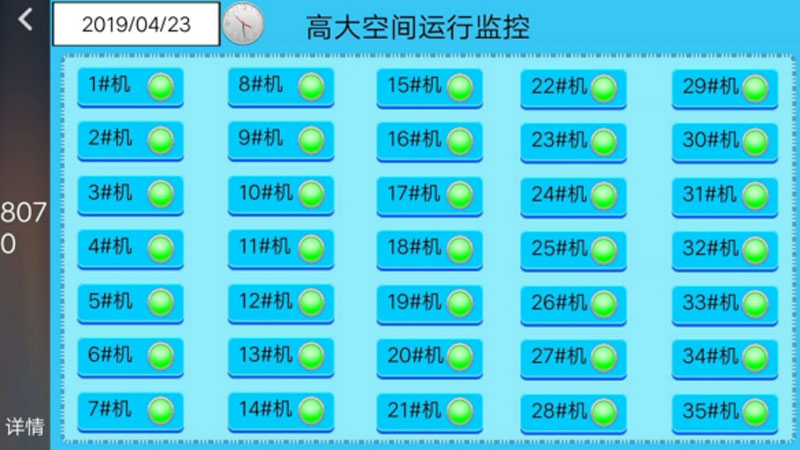

3、手持移動終端:終端在手,車間內隨地監視運行狀態和控制設備啟停;
? 工業級控制器:觸摸屏與平板電腦均采用工業級,畫面顯示逼真,反應靈敏。
? 大容量:監控子機數量可達550臺,標配50臺。

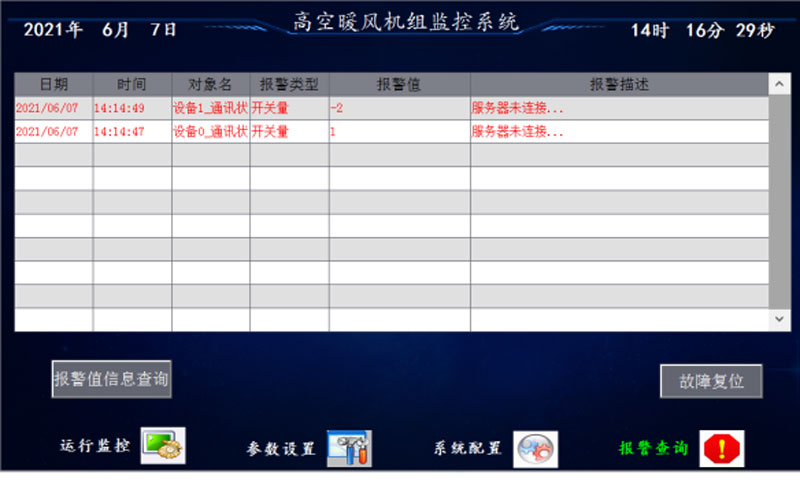

? 全參數:可顯示子機的運行參數,機組能效,異常報警、記錄歷史數據形成報表。
? 多模式:制冷、采暖、加濕、除濕、凈化、預熱等多種運行模式,靈活多樣。
? 數據全面監測:機組進、出水溫度;進、出風溫度;布風器角度;水閥開度;送風量;風機運行狀態;

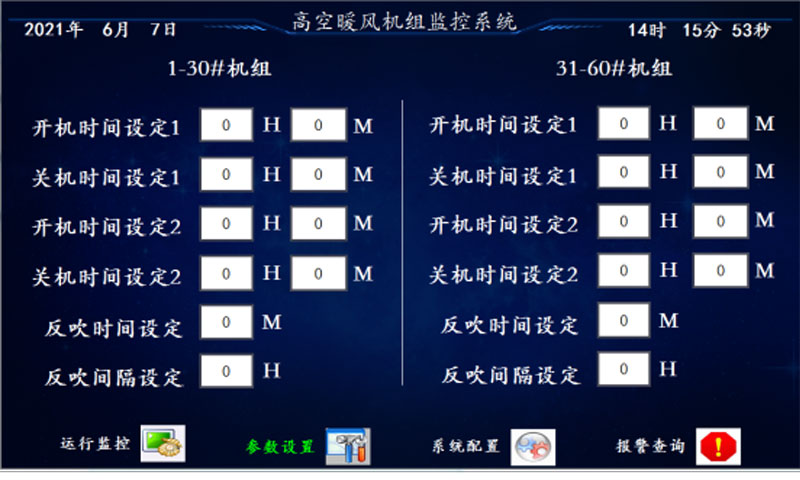

? 智能控制:可任意分組控制,可單獨控制每一臺;可多時段定時控制;可根據溫度、濕度PID自調節送風量;
? 智能診斷:可根據進出風溫度、進回水溫度自診斷運行工況狀態;
? 無限擴展功能:標配預留RS485通訊接口,可接入上級中央控制系統;系統開源可任意擴展配置;
4、云控型集控系統:
? 云集控系統,可將子機運行參數上傳至云平臺,用戶可以選擇使用WEB、APP、微信小程序等方式在手機、平板、電腦等網絡(luò )終端監控子機運行狀態設置運行參數。
? 系統具有報警短信提醒功能
? 可根據用戶需求,形成指定樣式報表。
子機控制箱:
? 無線變頻:采用變頻控制方式,可無級調節風機轉速,工變頻狀態切換。
? 全方位保護:變頻器具有全方位保護風機,報警信息上傳的功能。
? 節約能耗:根據設定溫度調節水閥開度,達到節能的效果。
? 送風舒適:根據設定模式,調節模擬量風口,使風向均勻擺動,達到無風感送風。
? 防凍報警:當送風低于5℃(可設定)時,進入防凍報警模式(選配)。
? 安全防護:機組可選配安裝松動發生位移時、超常震動防墜落功能(選配)。
? 自清潔:機組標配定時反吹清洗功能。
? 斷電記憶:機組標配掉電記憶模式、參數存儲功能;再次上電自啟動(選配)。
? 智慧控制:可任意設置時段控制機組啟停,達到無人值守;
? 標準協議:預留標準modbus協議通訊接口,可擴展接入集中控制系統;
? 云端控制:可選配客戶端云端APP控制;
無線數據采集器:
? 無線數據監測:方便監測環境溫度、濕度參數的利器;有源AC220V,便攜充電2種任意選擇 ;
? 多路信號:可同時監測溫度、濕度、空氣質量等;
