作者:智楓電氣????發布時間:2023-05-13 08:45:26 ????瀏覽次數 :751次

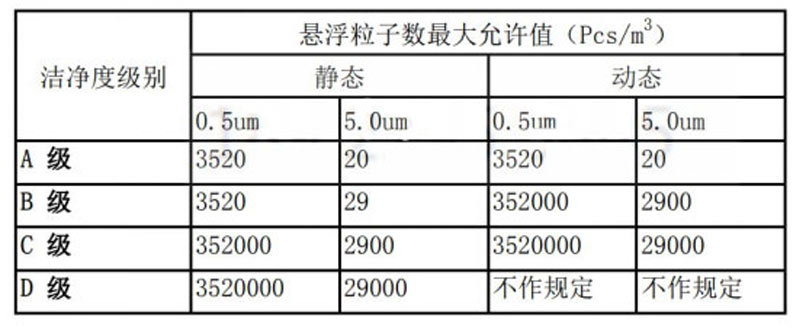

GMP潔凈區各級別空氣懸浮粒子的標準規定如下表:
概述:自中華人民共和國衛生部簽署的2011年第79號令《藥品生產質量管理規范(2010年修訂)GMP》和GB50333-2013 醫院潔凈手術部建筑技術規范,潔凈廠房設計規范GB50472、GB50073后,代表著各大醫院、藥廠、電子廠及潔凈室等對潔凈度控制的要求標準越來越高。在十多年的的發展中,智楓一直“智楓物聯、節能降碳,潔凈控制、呵護生命”為己任,在滿足用戶環境基本控制要求的同時,利用先進控制系統實現了節能,真正做到了凈化空調系統的穩定、高效、節能!
適用場景:各類凈化車間,航空航天基地,精密制造中心等。

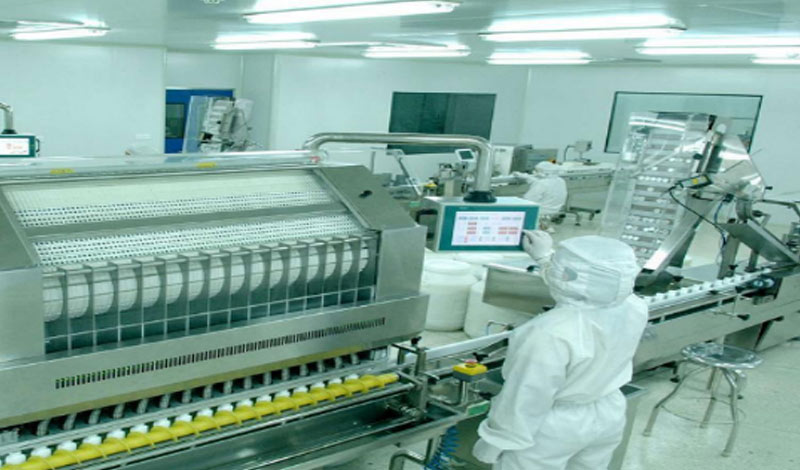

藥廠凈化自控BMS和EMS系統
凈化自控系統為滿足用戶需求(URS),通過設備監控系統完成對凈化車間等主要位置溫度、濕度、空氣質量、梯度壓差、潔凈度、殺菌消毒的監測與控制,其控制對象通常包括空調系統冷熱源、凈化空調機組、凈化新風機組、送排風機的控制,潔凈區壓差控制、房間溫濕度控制等確保最終經過驗證的自控系統符合國家新版GMP要求,BMS空調控制系統和EMS環境監測系統達到并通過認證,同時實現設備運行管理自動化,實現一鍵起停!無人值守!。
優勢:
1) 專利產品、技術先進、性?xún)r(jià)比高;
2) 模塊產品、性能穩定、維修方便、超長質保;
3) 強弱電一體化防干擾設計,抗干擾能力強,比傳統技術減小施工量50%,減少設備投資30%;
4) 自控無限拓展功能:標配預留TCP/IP通訊接口,系統開源可任意拓展配置。
5)

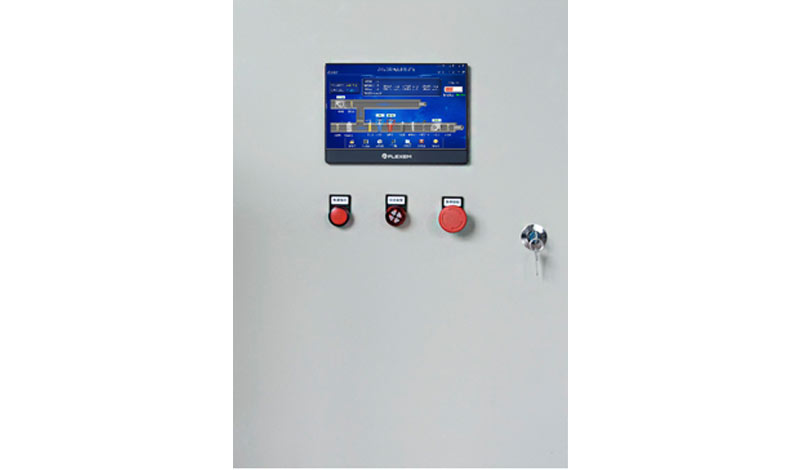

ZFIC-****系列是應用現代控制原理和先進的生產工藝制造而成,適用于交流50HZ、額定工作電壓400V(380V)以下電路中。
序號 | 柜號 | 箱柜名稱(凈化控制) | 箱柜型號(尺寸僅供參考) | 功能 |
1 | ZFIC-XF | 新風機組控制柜 | JXF600*800*250 | 功能請見技術說明書 |
2 | ZFIC-XF-YCL | 新風預處理機組控制柜 | JXF600*800*250 | |
3 | ZFIC-PF | 排風機組控制柜 | JXF600*800*250 | |
4 | ZFIC-JHKT | 凈化空調機組控制柜 | XL1800*800*600 | |
5 | ZFIC-HWHS | 恒溫恒濕空調機組控制柜 | XL1800*800*600 | |
6 | ZFIC-ZLCS | 轉輪除濕機組控制柜 | XL1800*800*600 | |
7 | ZFIC-SZH | 數字化風機控制系統 | XL1800*800*600 | |
8 | ZFIC-VAV | 實驗室變風量控制系統 | XL1800*800*600 | |
9 | ZFIC-LRY | 機房冷熱源系統控制柜 | XL1800*800*600 | |
10 | ZF-SW-6.5 | BMS/EMS集中管理系統 | JXF600*800*250 | |
11 | ZFNH-6.4 | 能耗計量運維系統 | JXF600*800*250 | |
12 | ZFNY-7.7 | 能源管理系統 | JXF600*800*250 |
系統技術說明:
凈化空調機組控制說明:

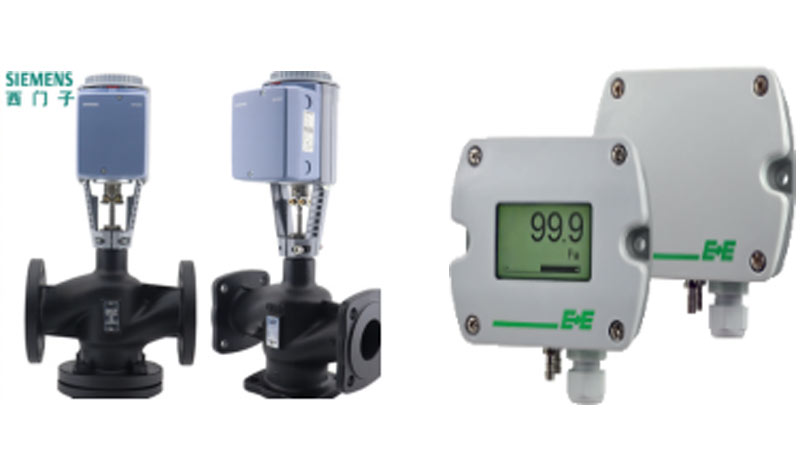

1.溫度控制:根據回風(或手術室內)溫度與設定值比較后的差值及其極性,通過PLC 的PID 運算值調節冷/熱水閥開度和風機運行頻率,使被控對象溫度保持在要求的范圍內。
2.濕度控制:根據回風(或典型房間)濕度與設定值比較后的差值及其極性,通過PLC 的PID 運算值調節加濕閥開度加濕或調節除濕器除濕閥開度除濕,使被控對象濕度保持在要求的范圍內。
3.節能控制:根據檢測的新風和回風(或典型房間)的溫度及濕度,通過PLC 進行焓值運算, 根據新風和回風的焓值及熱濕負荷,調節新風閥、排風閥和回風閥的開度比例和風機運行頻率,使空調全時節能運行。
4.聯鎖控制:新風閥、回風閥、冷/熱水閥、加濕閥等均與風機聯鎖,當開機并啟動風機后,調節新風等閥門開度;當風機停機后,新風閥、冷/熱水閥、加濕閥等同時關閉。
5.監測:新風/回風/送風/典型房間的溫度及濕度,風閥/水閥的開度, 風機手自動及運行狀態等。
6.報警:風機故障報警、過濾器堵塞報警、低溫報警、消防停機。
7.空氣凈化:實時監測初效、中效、高效過濾器段工作狀態壓差,配合控制紫外殺菌、臭氧殺菌等。

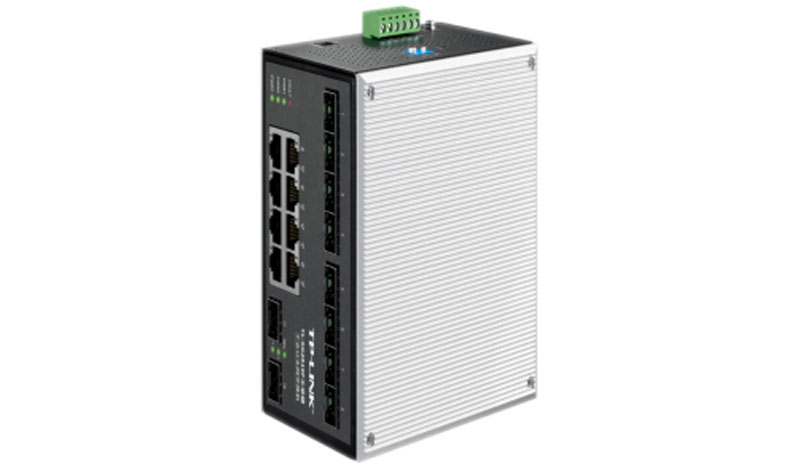

8.組網型自控箱標配標配預留TCP/IP通訊接口可實現異地監控機組運行參數、控制機組運行狀態。

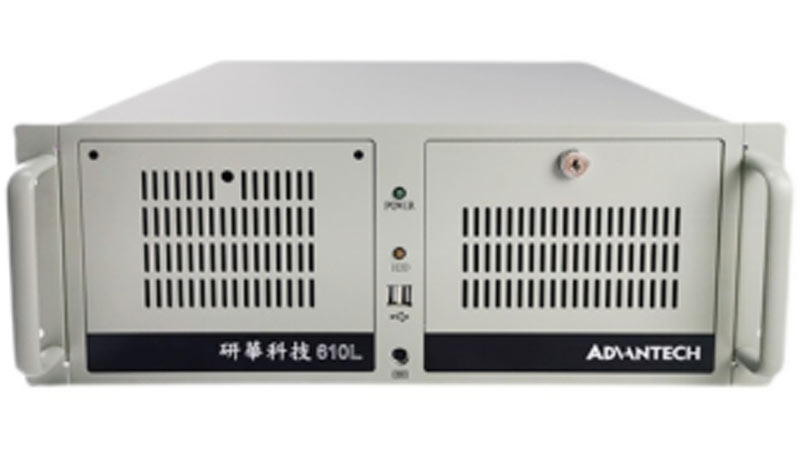

9.上位機:多套設備集中監控、管理,環境參數全面、方便查看;打印報表,操作記錄。
10.云控中心:可通過移動端隨時、隨地查看設備狀態、環境參數、報警狀態,操作設備。

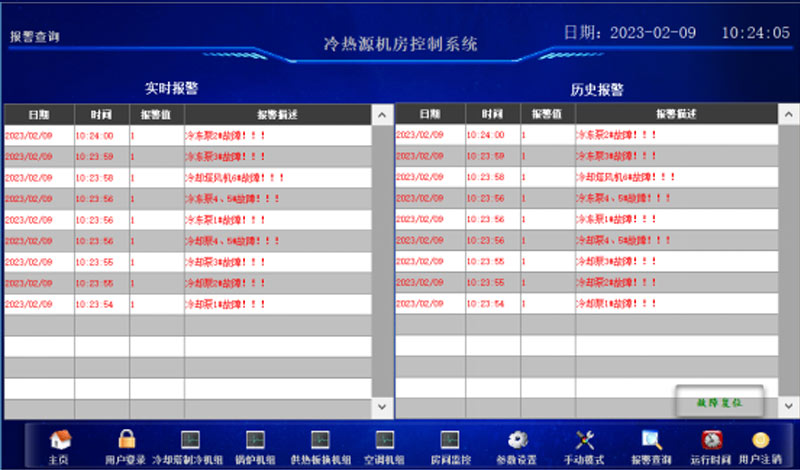

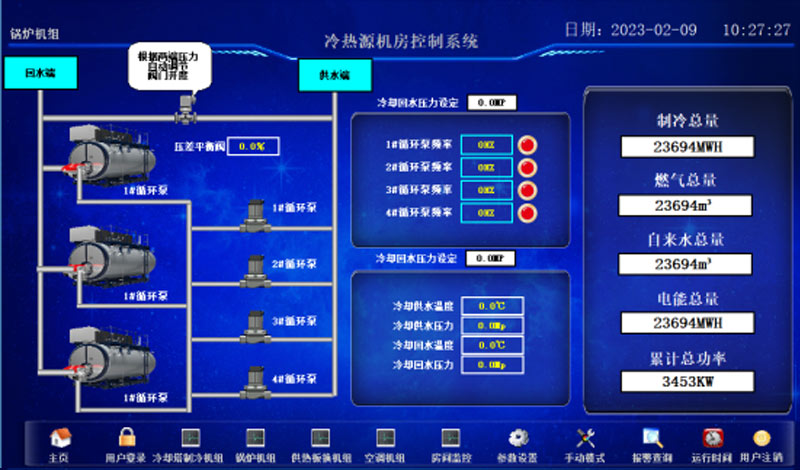

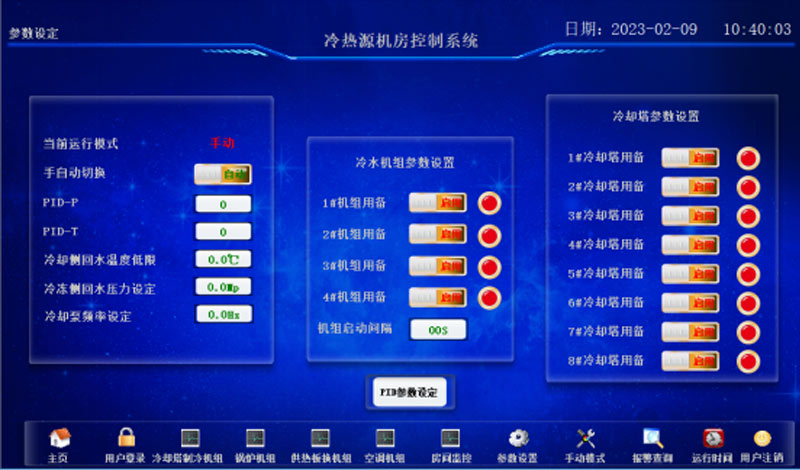

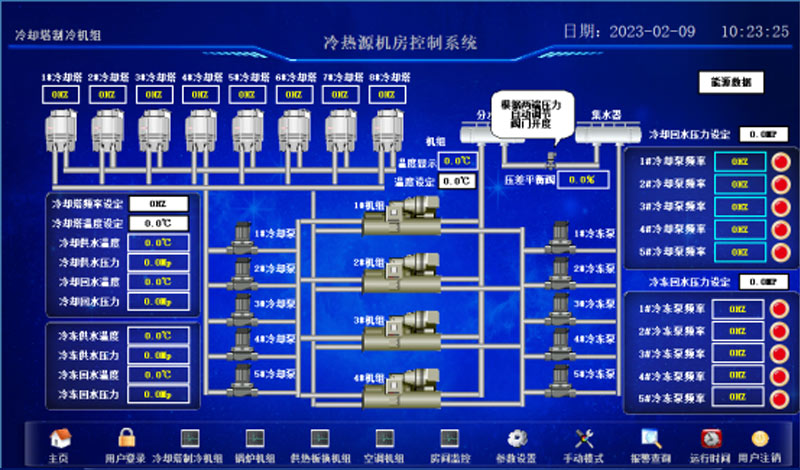

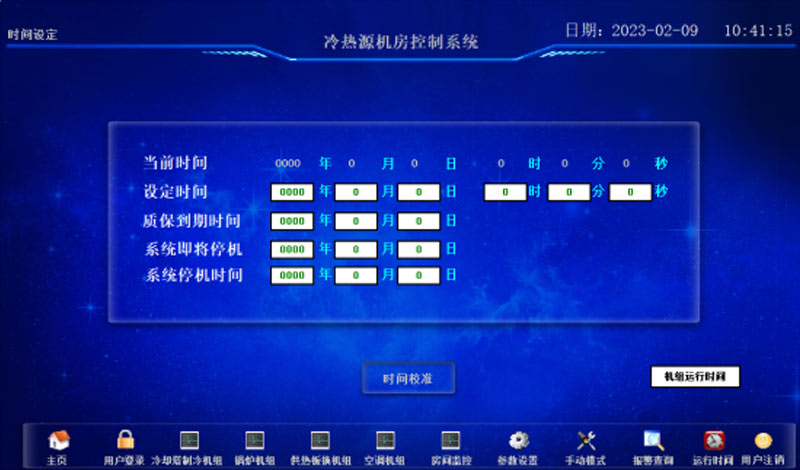

冷熱源機房控制說明
模式選擇:制冷模式(夏季模式);制熱模式(冬季模式)
系統初始開機:手動啟動每組冷水機組,冷卻水泵,循環
泵,冷卻塔風系統初始開機:手動啟動每組冷水機組,冷卻
水泵,循環泵,冷卻塔風機及電動蝶閥;
a. 制冷模式開機順序:冷水機組——冷卻水電動蝶閥,冷卻
b. 塔電動蝶閥延時30S后——冷卻水泵(根據冷卻水供回水)
c. 溫差與標準溫差5℃的比例調節運行頻率;供水為37℃,回水為32℃)——根據設定溫度開啟(大于設計冷卻回水溫度32度時)冷卻塔風機; 冷水機組——冷凍水電動閥延時30S后——循環泵——根據冷凍供回水壓力調節(二級權限可自由設定壓力,且低于集分水器旁通閥壓力,應參考系統運行壓力**MP)水泵運行頻率(保證每個末端正常供水);
b. 一鍵開機:系統根據模糊控制原理,設備運行時間,自主選擇開啟設備;
c. 值班模式:可根據客戶使用特點每日(或按工作日,或按假期等)根據時鐘定時開關機;(此部分按客戶需求特點編程)。
d. 冷水機組控制:根據系統冷凍水回水溫度(12℃)確定主機啟動臺數,每增加3℃加開一臺主機(第三級權限可設定)檢測每臺主機就地/遠程、運行、綜合故障信號,主機啟??刂?;有特殊需求索要廠家通訊數據包;
e. 循環泵控制:主機聯鎖控制,根據主機啟動臺數確定水泵啟動臺數,檢測每臺水泵就地/遠程、運行、故障,水泵啟停、頻率調節、頻率反饋(為變頻控制時),頻率下線為30HZ(第三級權限可設定);
e. 冷卻水泵控制:主機聯鎖控制,根據主機啟動臺數確定水泵啟動臺數,檢測每臺水泵就地/遠程、運行、故障,水泵啟停、頻率調節、頻率反饋(為變頻控制時),頻率下線為30HZ(第三級權限可設定);
f. 冷卻塔風機控制:主機連鎖控制,根據主機啟動臺數和設定溫差與系統溫差5℃的比例決定風機開啟臺數及組數(每組多臺時,設備多組時)及運行頻率;最低運行頻率30HZ(第三級權限可設定);
g. 輪詢值守:冷水機組及連鎖電動蝶閥,冷卻水泵,冷卻塔電動蝶閥及冷卻塔風機(冷卻回水溫度低于32℃時只開冷卻塔電動蝶閥不開風機)、循環泵根據設備累積運行時間開啟運行時間最少的一組設備;(提高設備均衡利用率,降低設備檢修頻率);運行時間間隔可設定(二級權限可自由設定)機及電動蝶閥;
3、PID調節:根據設定值與冷凍水供、回水溫度,供、回水壓力;冷卻水供、回水溫度,供、回水壓力的比較,調節電機運行頻率。差值越大頻率越大,反之降低頻率。
4、集分水器平衡閥:根據系統運行安全壓力設定值及供回水壓力實測值實時調節旁通閥開度(或開關頻率時間,如為開關量閥可做秒級定時開關)
5、系統初始開機:手動啟動每組冷水機組,冷卻水泵,循環泵,冷卻塔風機及電動蝶閥;(機組為雙工況時,制熱和制冷)

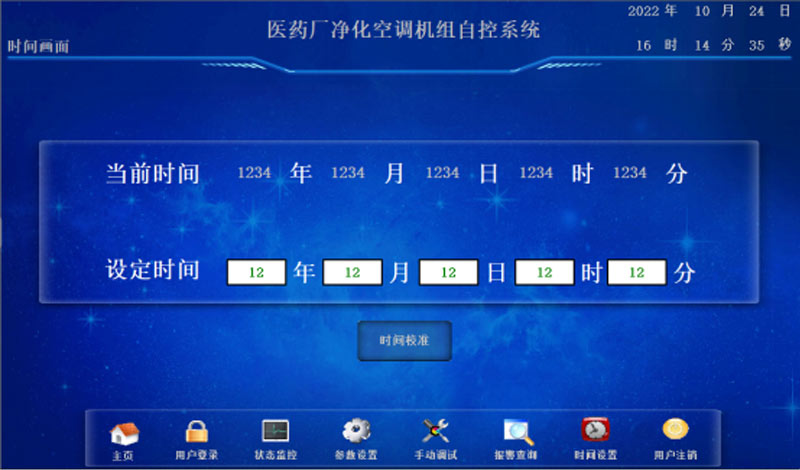

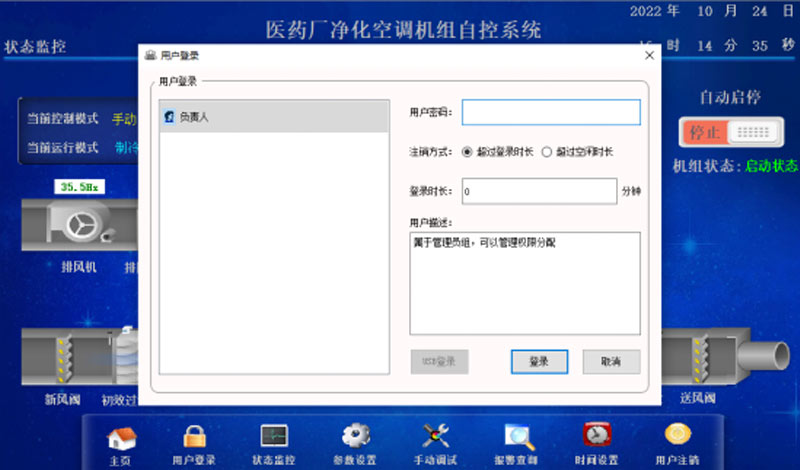

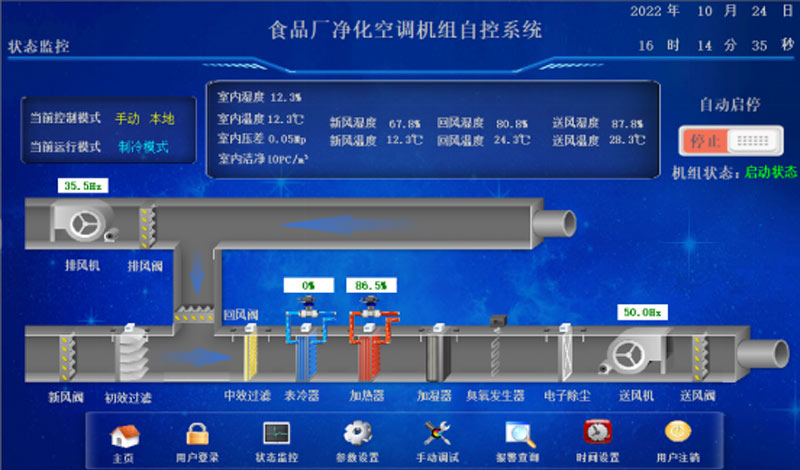

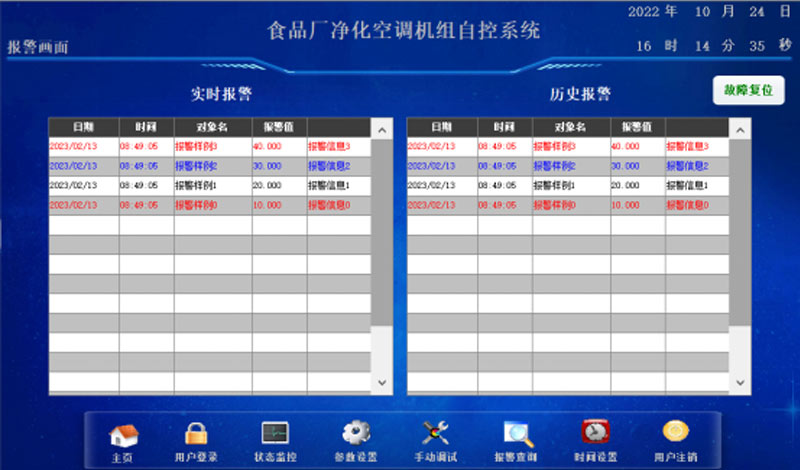

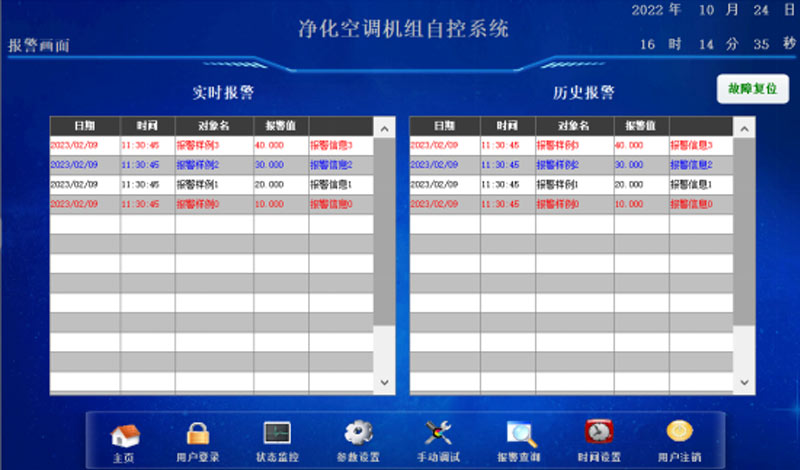

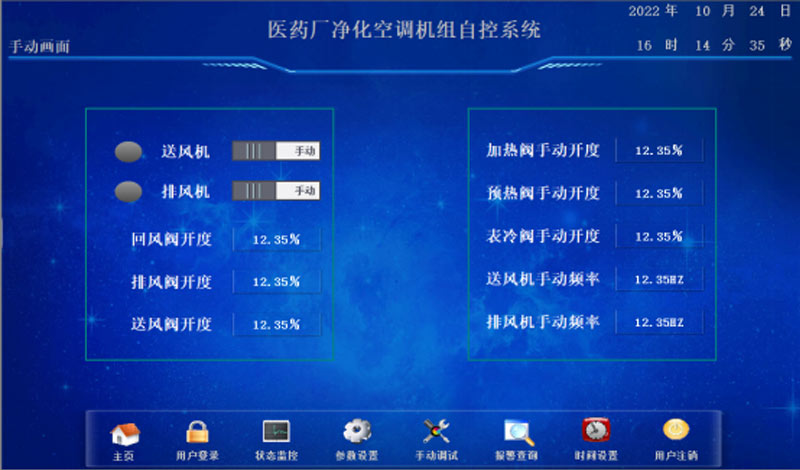

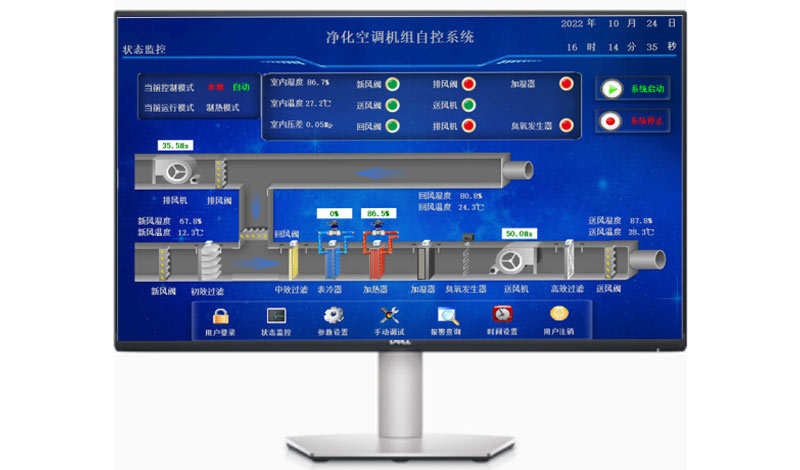

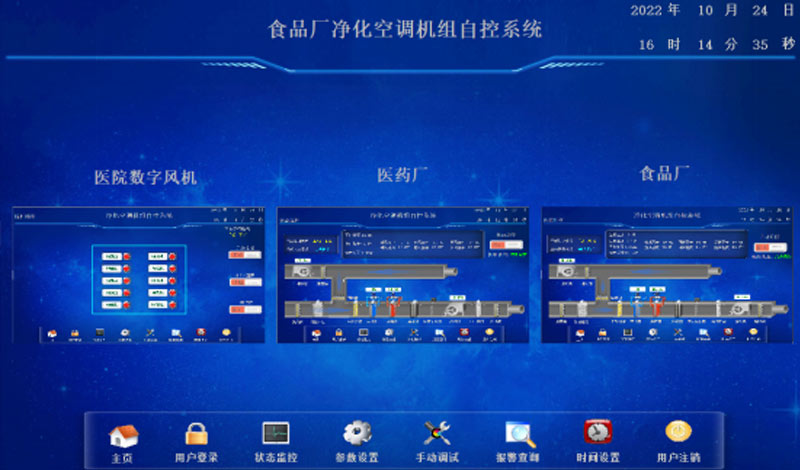

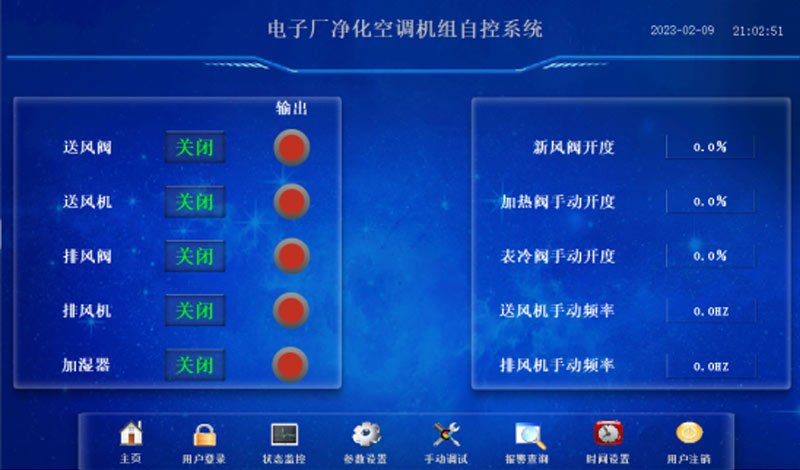

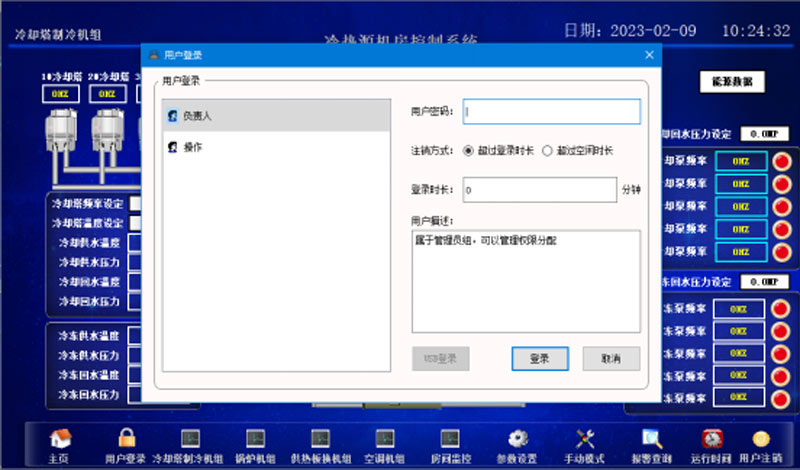

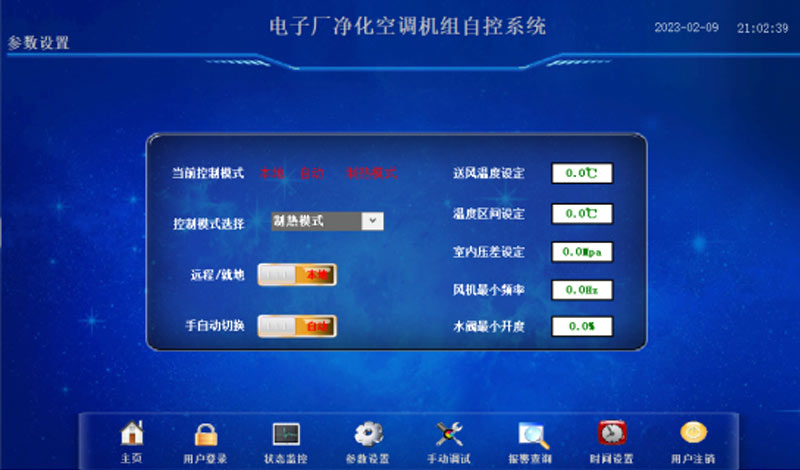

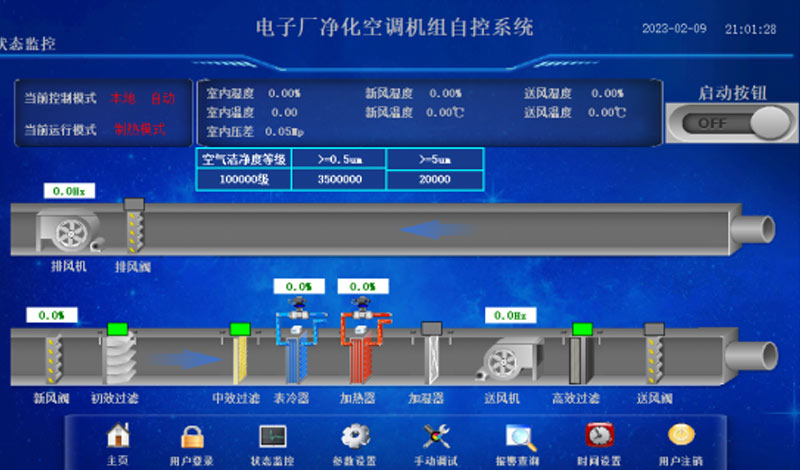

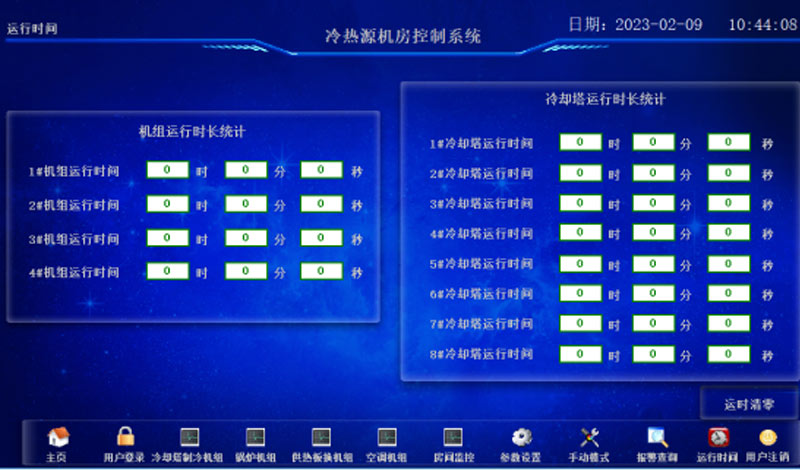

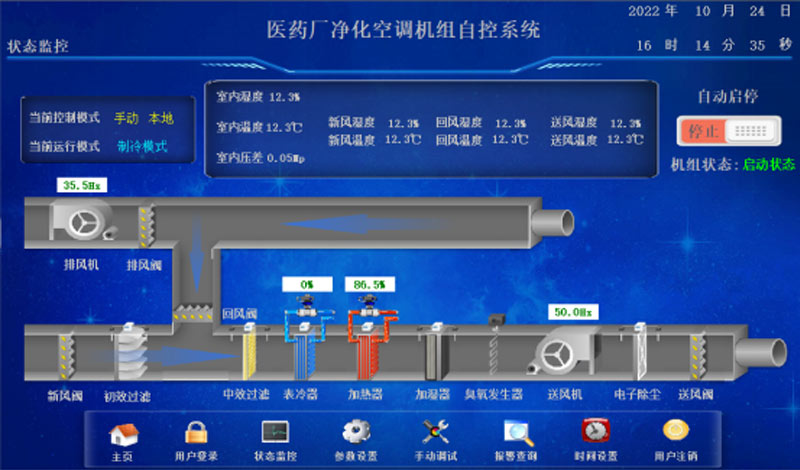

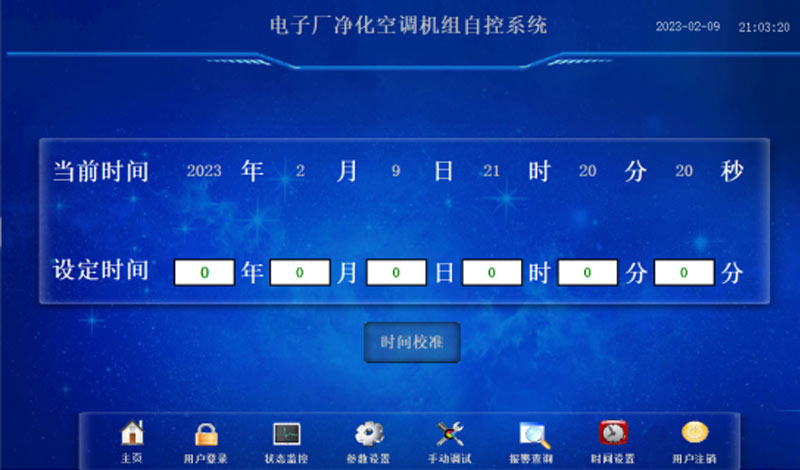

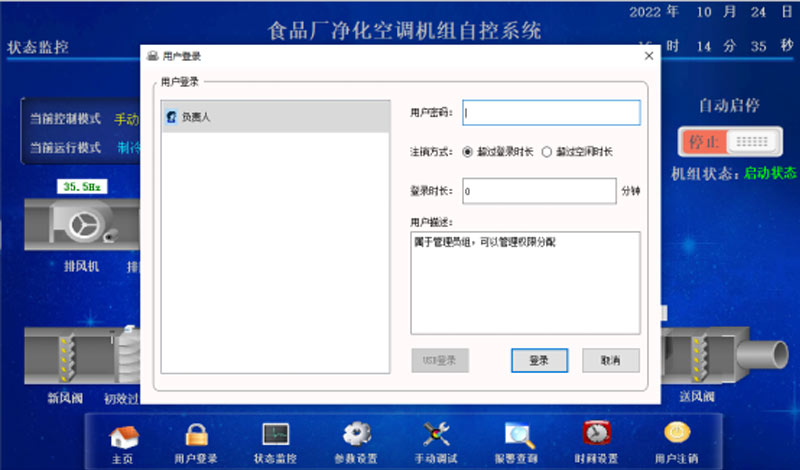

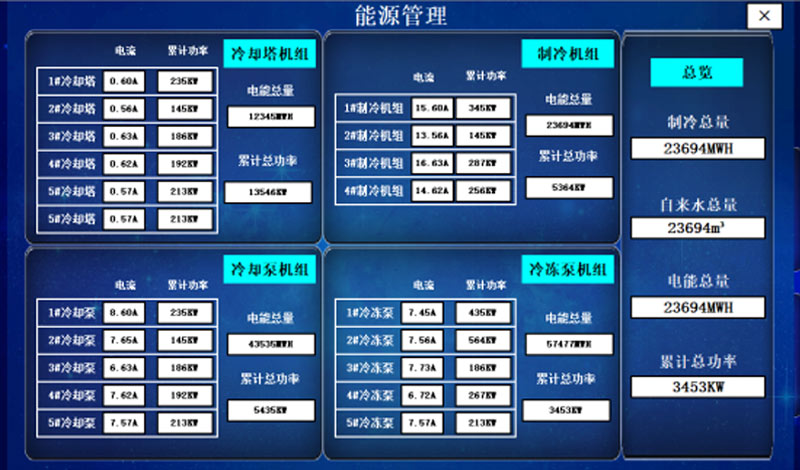

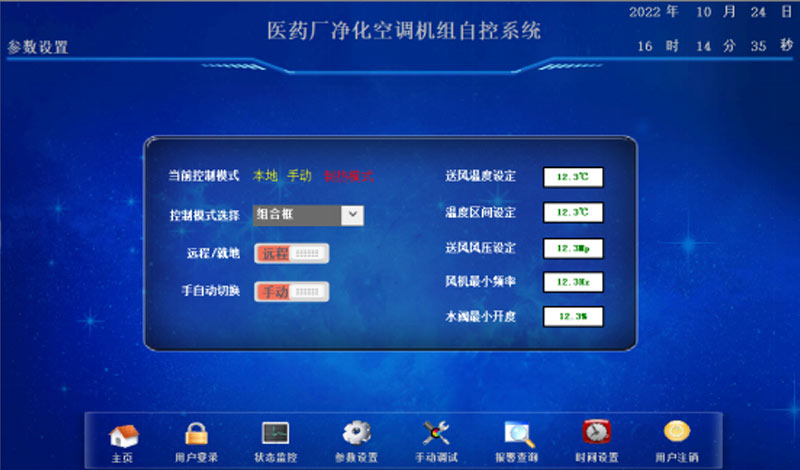

在上位機,云平臺,觸摸屏等人機界面
凈化機組
能源站

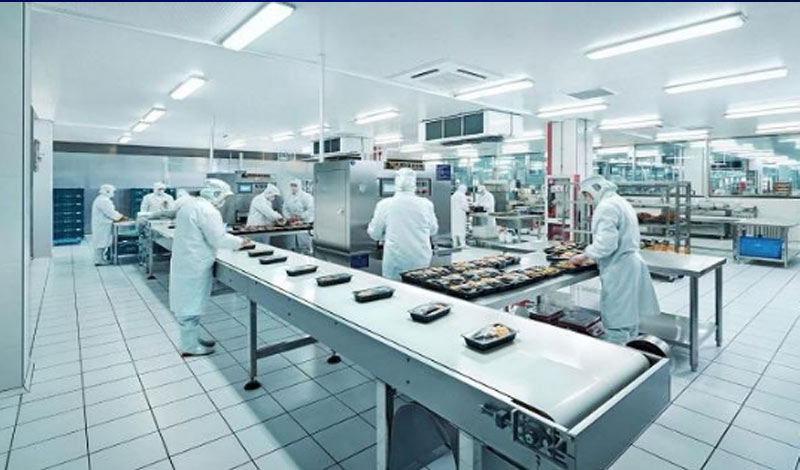

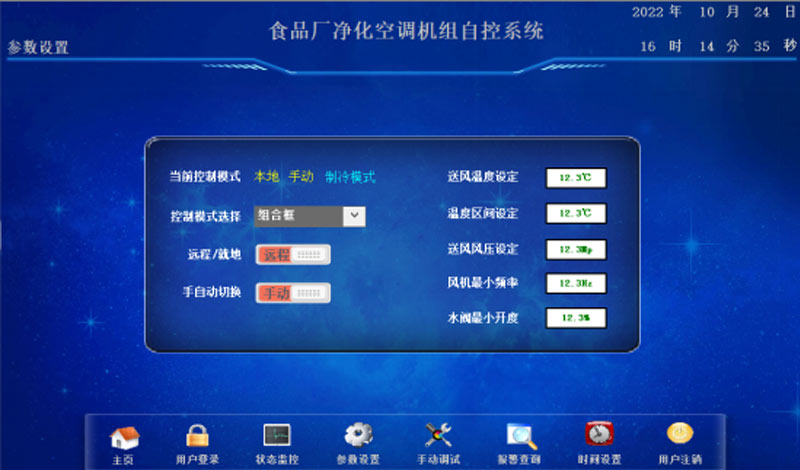

食品廠凈化自控BMS和EMS系統

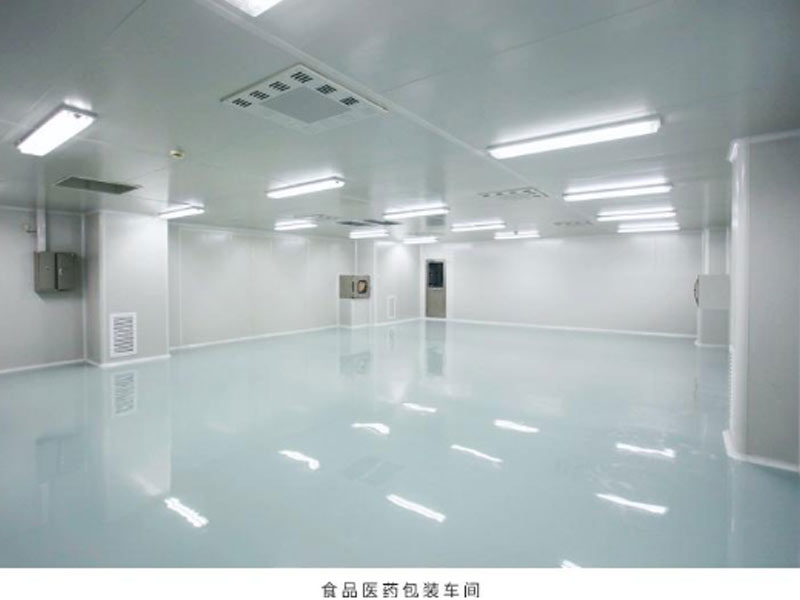

潔凈室、無塵室,須將一定空間范圍內之空氣中的微粒子、有害空氣、細菌等之污染物排除,并將室內之溫度、潔凈度、室內壓力、氣流速度與氣流分布、噪音振動及照明、靜電控制在某一需求范圍內。
食品廠凈化車間的分區:一般作業區、準清潔區、清潔作業區。
如:原料處理、包材處理、包裝、緩沖間(拆包間)、原料、成品裸露的處理區域,即食食品的冷加工間、即食食品的冷卻間、待包裝即食食品的儲存間、即食食品的內包裝間等。
控制風淋室、更衣柜、洗消間、原料預處理車間、輔料存放車間、配料間、包裝車間、成品存放車間等車間的溫濕度,梯度壓差,殺菌消毒等;一般參數要求:溫、濕及潔凈度的控1、溫度:夏季26℃±2℃,冬季22℃±2℃;2、濕度:55℃±10℃;壓差:不同潔凈級別潔凈室(區)之間,靜壓差大于或等于5PA;潔凈室(區)與室外,靜壓差大于或等于10PA;換氣次數:每小時換氣次數不能小于12次。
系統技術說明:
恒溫恒濕空調機組控制原理:
1.溫度控制:根據回風(或典型房間)溫度與設定值比較后的差值及其極性,通過PLC 的PID 運算值調節冷/熱水閥開度和風機運行頻率,使被控對象溫度保持在要求的范圍內。
2.濕度控制:根據回風(或典型房間)濕度與設定值比較后的差值及其極性,通過PLC 的PID 運算值調節加濕閥開度加濕或調節除濕器除濕閥開度除濕,使被控對象濕度保持在要求的范圍內。
3.節能控制:根據檢測的新風和回風(或典型房間)的溫度及濕度,通過PLC 進行焓值運算, 根據新風和回風的焓值及熱濕負荷,調節新風閥、排風閥和回風閥的開度比例和風機運行頻率,使空調全時節能運行。
4.聯鎖控制:新風閥、回風閥、冷/熱水閥、加濕閥等均與風機聯鎖,當開機并啟動風機后,調節新風等閥門開度;當風機停機后,新風閥、冷/熱水閥、加濕閥等同時關閉。
5.監測:新風/回風/送風/典型房間的溫度及濕度,風閥/水閥的開度, 風機手自動及運行狀態等。
6.報警:風機故障報警、過濾器堵塞報警、低溫報警、消防停機。
7.組網型自控箱標配TCP/IP接口,可實現異地監控機組運行參數、控制機組運行狀態。

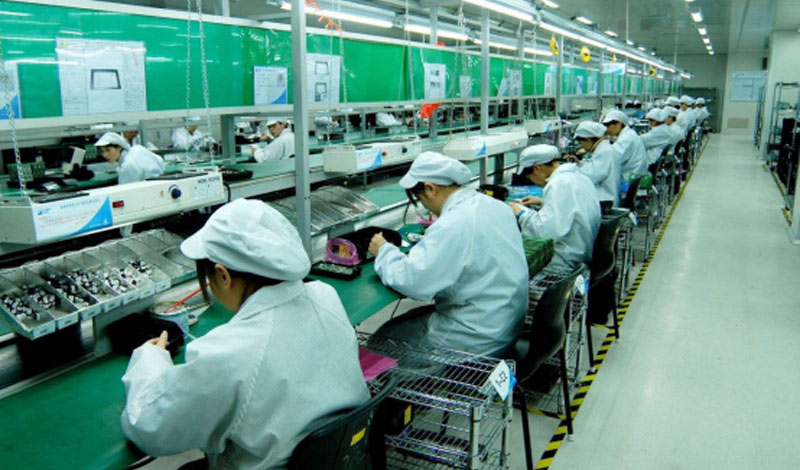

電子廠DZJH凈化自控系統

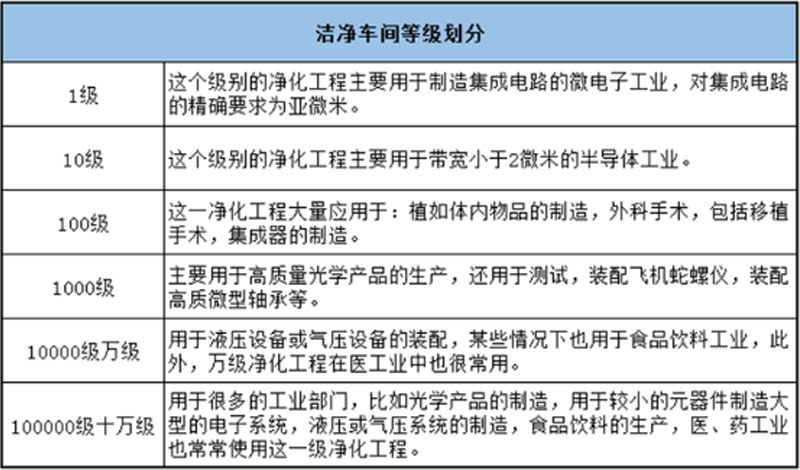

不同等級電子無塵車間適用范圍:
1級。這個級別的無塵車間(無塵室,潔凈車間,潔凈室)主要用于制造集成電路的微電子工業,對集成電路的精確要求為亞微米。還有用于生產航天航空產品的無塵車間也會(huì )使用到這種等級。
10級。這個級別的無塵車間(無塵室,潔凈車間,潔凈室)主要用于帶寬小于2微米的半導體工業。
100級。使用這種等級比較多的是醫藥行業的無菌制造工藝。正如醫療物品的制造,外科手術,包括移植手術,集成器的制造,那些對細菌感染特別敏感的病人的隔離治療,比如像骨髓移植病人術后的隔離治療。
1000級。這個級別的無塵車間主要用于高質量光學產品的生產,還用于測試,裝配飛機蛇螺儀,裝配高質量微型軸承等。
10000級。萬級無塵車間在電子產品使用方面主要用于液壓設備或氣壓設備的裝配。另外食品飲料行業和醫藥行業也會(huì )經常使用到該等級的無塵車間。
100000級。十萬級無塵車間用于很多的工業部門,除電子行業之外的其他行業也會(huì )使用到該潔凈度等級的無塵車間,比方說食品飲料的生產,醫、藥行業產品的生產。
潔凈室氣流組織
潔凈室氣流組織按照單向流潔凈室、非單向流潔凈室、矢流潔凈室等組織形式進行分析,做環境自動控制,從而保證潔凈度等級要求。
此外按照 ISO6 級標準,采用垂直單向氣流組織通風方式,每小時內換氣次數在 300-400 次范圍內,消耗的電能較多;②為提高電子生產質量,獲得良好的電子,需要將潔凈室內的濕度和溫度控制在穩定的狀態,通常情況下濕度控制在35%-55%范圍內,溫度控制在 23℃±2℃范圍內,將上述參數控制在穩定的狀態, 需要空調系統具備較高的制冷和制熱功能,從而消耗較多的電能;③通常情況下電子廠需要 24 小時生產,空調系統會(huì )按照 7×24 小時的工作制保持在運行狀態。 為降低潔凈室空調系統電能消耗,一般采用以下節能方式:①采用變風量運行模式;②盡量減少風機溫升負荷;③提高設備效率以及降低功率消耗;④控制合適的新風量;⑤采用蓄冷方式。
電子凈化車間內的空調通風系統主要由以下幾個設備組成:
空氣處理設備、粗高中效過濾器、空氣輸送設施和局部?jì)艋O備,它們在空氣處理過程中承擔著各自?xún)艋挠猛??!】刂坪脷饬鞯乃俣?。不一定就是氣流速度越大就越有利于通風,因為氣流速度如果太大的話,可能會(huì )導致灰塵的二次飛揚。這樣反而對于通風是不利的,不能達到很好的通風效果。
系統技術說明:

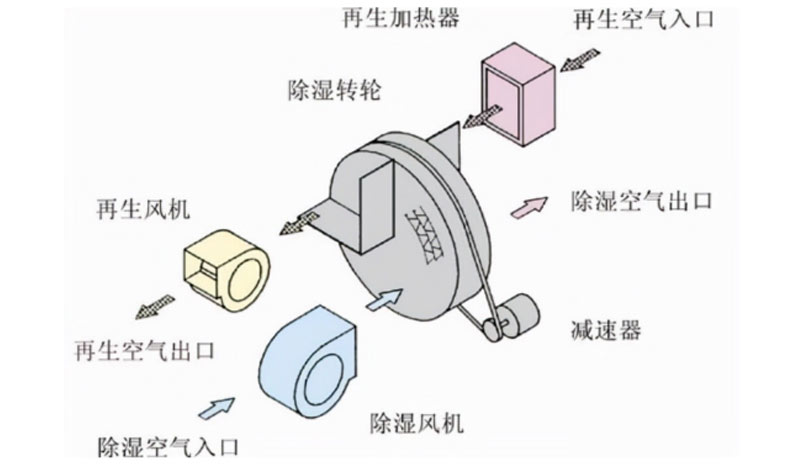

ZLCS轉輪除濕機組控制原理
1、冷卻除濕;2、壓縮除濕;3、固體吸附式除濕;4、液體吸附式除濕;5、吸附轉輪除濕;
1.ZLCS傳送下列各信號到中央控制器,以便遠距離監控和開關機組:顯示風機運行狀態、故障報警、啟停風機。
2、傳送風機運行狀態、過濾器超壓報警/風機故障、手自動狀態和風機啟停、消防停機等信號到現場PLC。
3.室內溫濕度由冷(熱)水電動比例積分調節閥的開度控制;
4.送風機采用變頻控制送風量,過度季節采用最大新風、冬夏季采用最小新風;
5.回風機采用變頻控制回風量,滿足過渡季節、排毒模式的排風要求;
6.除濕新風機、轉輪除濕機定頻控制,通過控制蒸汽電動比例調節閥的開度控制除濕熱風溫度;
7.溫度控制:根據回風(或典型房間)溫度與設定值比較后的差值及其極性,通過PLC 的PID 運算值調節冷/熱水閥開度和風機運行頻率,使被控對象溫度保持在要求的范圍內。
8.濕度控制:根據回風(或典型房間)濕度與設定值比較后的差值及其極性,通過PLC 的PID 運算值調節加濕閥開度加濕或調節除濕器除濕閥開度除濕,使被控對象濕度保持在要求的范圍內。
9.組網型自控箱標配TCP/IP接口,可實現異地監控機組運行參數、控制機組運行狀態。
系統架構
采用“集中監測、分散控制”的控制模式。 依據凈化行業設計原則,整個控制系統分為四個層次,即監控層、數據傳輸層,就地控制層和感知、執行層。
